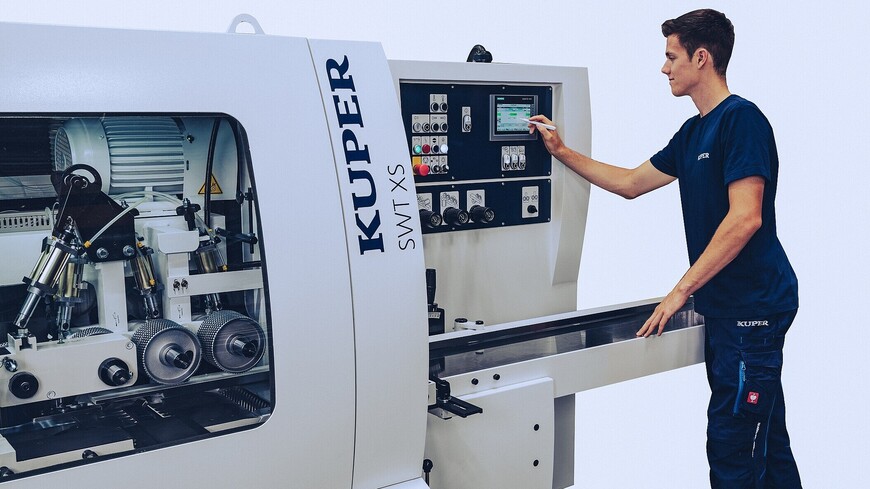

Raboteuse - moulurière

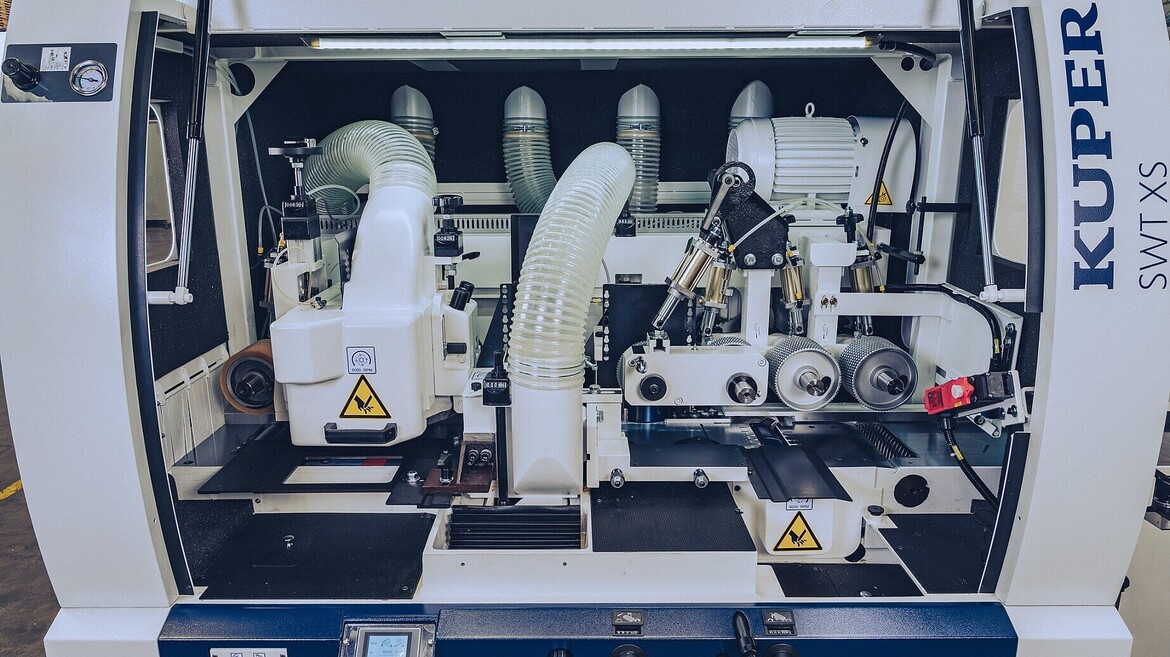

KUPER SWT XS.

Tout simplement efficace et conviviale.

Le meilleur accès à l’univers KUPER. La KUPER SWT XS permet un rabotage et un moulurage polyvalents, dans une qualité éprouvée. Son équipement de série généreux permettant des moulures ou profilages d’une profondeur de 20 mm est absolument convaincant. Le système pratique de serrage rapide ProLock® fait de l’équipement un véritable jeu d’enfant. Pour un budget relativement petit, notre modèle d’entrée de gamme offre d’énormes possibilités. Un véritable atout au sein de vos tâches d’usinage du bois ! Notre favori sur le plan de la simplicité et de la convivialité. Et parfaitement hors pair au niveau de l’équipement.

KUPER-POUVOIR pour votre entreprise.

Demande relative à un produit Convenir d’un rendez-vous conseil

Si vous avez une demande générale relative à nos solutions et machines ou à notre entreprise, vous pouvez utiliser ce formulaire de contact.

Aperçu des avantages

  • Raboteuse et moulurière automatique avec 4 ou 5 broches d'usinage
  • Construction particulièrement compacte permettant de gagner de la place et donc de réduire les coûts
  • Moteurs d'avance et de broche IE3 à économie d'énergie
  • Vitesse d'avance réglable en continu par convertisseur de fréquence
  • Vitesse de broche réglable de manière variable entre 4000 et 6000 tr/min via un convertisseur de fréquence
  • Système pratique de serrage rapide des outils ProLock®
  • Réglage électrique de la hauteur du support d'avance
  • Patin de pression à amortissement pneumatique derrière l'arbre supérieur.
    Dynamique unique en son genre en combinaison avec des guidages linéaires
  • Table de dégauchissage et de machine chromée dur

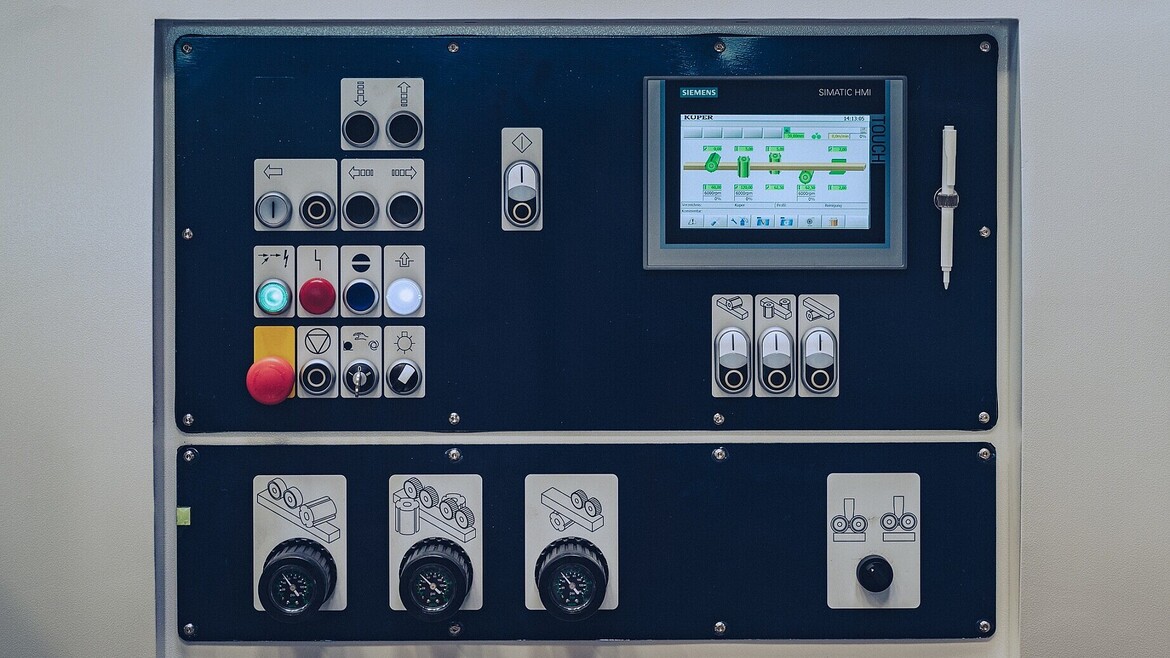

Commande Kuper K2

Le système de commande K2 Basic, développée exclusivement par KUPER, assure un réglage rapide et sûr de votre raboteuse et moulurière.

  • Écran tactile SIEMENS de 7 pouces avec des symboles clairs pour un guidage clair de l'utilisateur
  • Réglage motorisé de la hauteur et de la largeur.
    Possibilité de commande supplémentaire via une interface de saisie indépendante du programme.
  • Gestion des programmes (jusqu'à 2.500 programmes possibles)
  • Affichage des valeurs de programme pour les positions radiales et axiales de toutes les broches (par ex. pour faciliter le réglage manuel)
  • Affichage des vitesses de rotation des broches ainsi que de la charge du moteur
  • Gestion et surveillance des intervalles de maintenance avec représentation graphique des points de lubrification
  • Gestion des outils

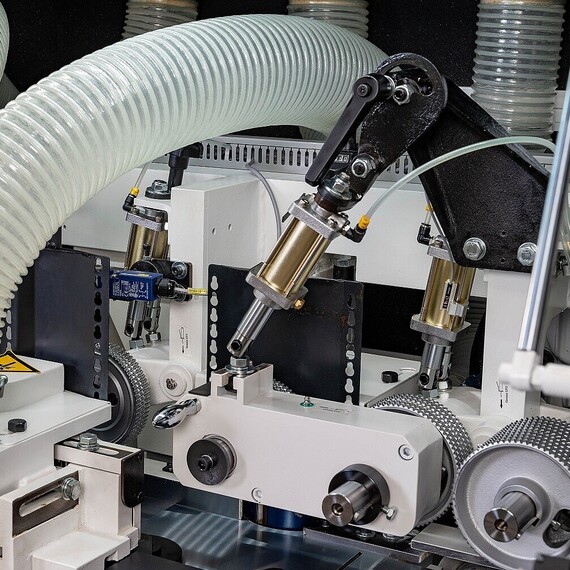

Disposition des broches:

SWT XS 4

SWT XS 5

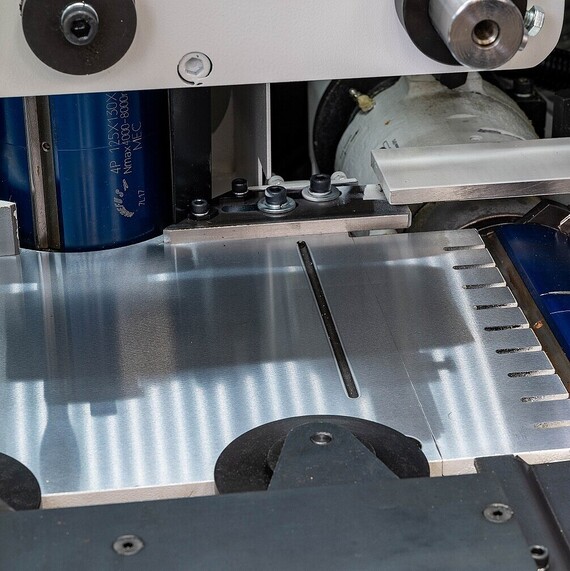

Surfaces de travail avec chromage dur

La surface des tables des modèles KUPER SWT présente un chromage dur pour des résultats précis - la KUPER SWT XS également. Ceci garantit la durabilité. Et des surfaces de butée précises.

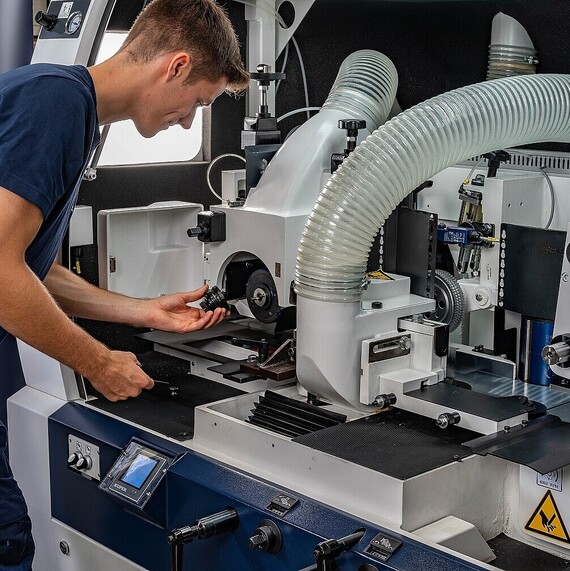

Changement rapide avec ProLock®

Avec le système pratique de serrage rapide ProLock®, l’équipement de la KUPER SWT est un véritable jeu d’enfant.

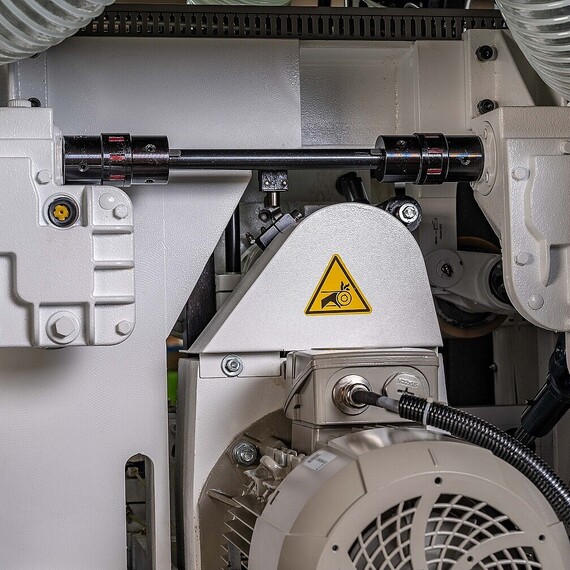

UNE AVANCE PRÉCISE

Les arbres à cardan synchronisent avec précision les rouleaux d'avance et garantissent ainsi une vitesse constante lors du traitement.

CONSTRUCTION COMPACTE

Support en T stable et peu encombrant pour l'avance et la broche supérieure.
Moteur commun pour les broches d'usinage droite et gauche.

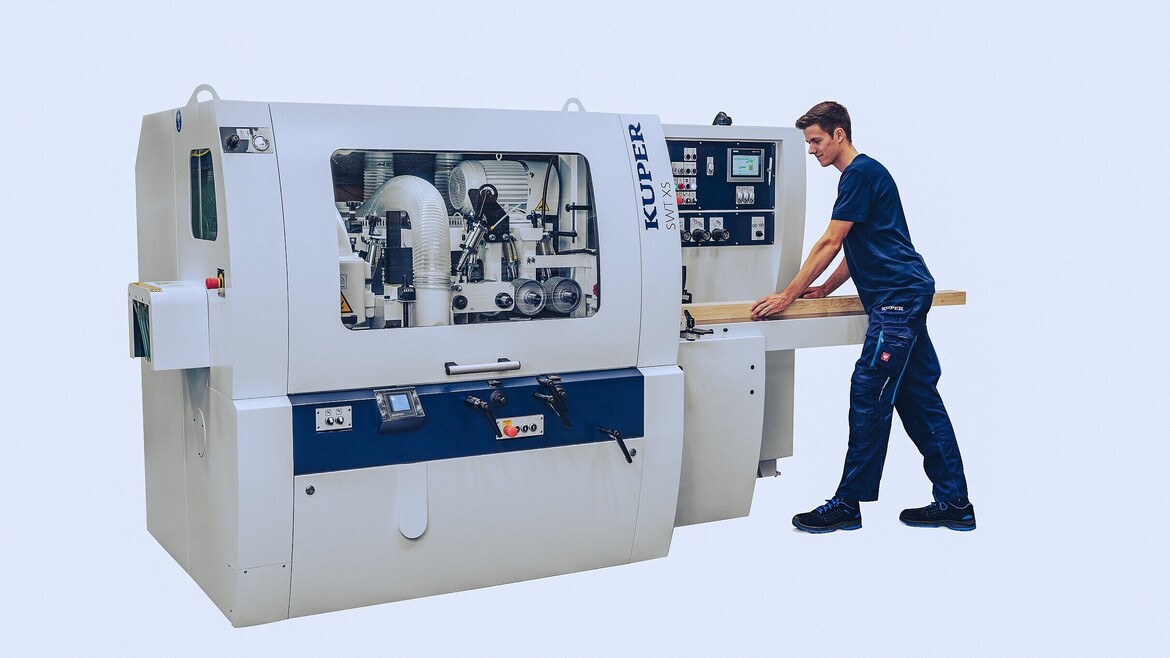

Kuper SWT XS

Caractéristiques techniques.

Largeur de travail 15 – 230 mm
Hauteur de travail 10 – 120 mm
Vitesse d’avance 6 – 24 m/min.
Course axiale  Broche horizontale 20 mm, broche verticale 20 mm
Nombre de broches 4, 5
Puissance de moteur de broche haut et bas 5,5 kW, droite et gauche 7,5 kW (un moteur pour les deux broches)
Vitesse de rotation de broche (variable) 4 000 - 6 000 tr/min.
Diamètre de broche 40 mm
Diamètre d’outil première broche inférieure 125 - 160 mm,
verticale 112 - 180 mm,
broche supérieure 112 - 200 mm,
broche inférieure 112 - 200 mm
Profondeur de fraisage de profilé jusqu’à 20 mm

Autres données techniques sur demande. Les illustrations peuvent concerner des options. Les composants supplémentaires - par ex. armoire de commande, dispositif de sécurité, etc. - ne sont pas nécessairement représentés. Sous réserve de modifications de construction.
