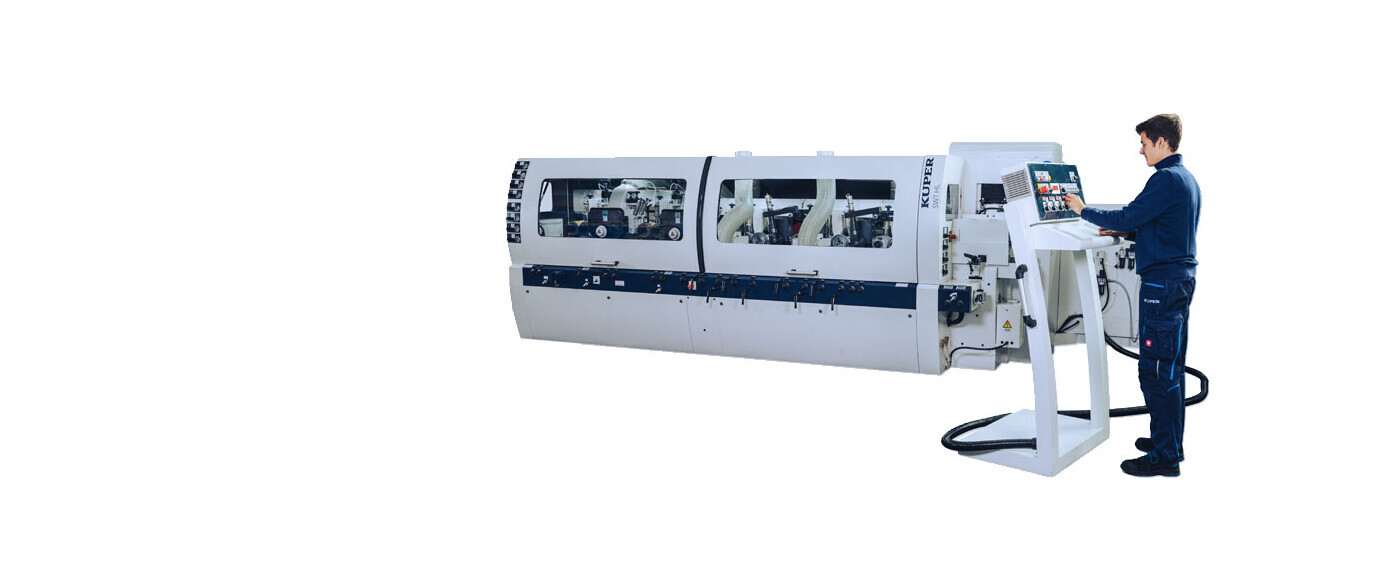

KUPER SWT HL.
La plus puissante de la famille SWT.
Vous recherchez davantage de puissance ? Pour ceux qui ont besoin d'un maximum de puissance et de rapidité, notre KUPER SWT HL est la machine idéale. Avec des vitesses d’avance jusqu’à 80 m/min. et ses moteurs de broche extrêmement puissants jusqu’à 37 kW, cette machine est la plus forte au sein de la puissante famille SWT.
Optimisez vos cycles de travail avec la puissante KUPER SWT HL. Cette machine à haut rendement n’est pas uniquement fiable et durable, elle vous propose en outre de nombreuses possibilités d’adaptation individuelle.
KUPER-POUVOIR pour votre entreprise.
Aperçu des avantages
- Raboteuse et moulurière de construction particulièrement robuste pour une utilisation industrielle et artisanale
- Avec la commande innovante KUPER K2 ou avec la commande manuelle éprouvée
- Réglage axial particulièrement important des broches verticales de 60 mm. Idéal pour un changement rapide de programme sans changement d'outil en combinaison avec la commande K2
- Largeurs de travail de 230, 250, 300, 350 à 400 mm maximum
- Moteurs d'avance et de broche IE3 à économie d'énergie. Les puissances des moteurs peuvent être sélectionnées en fonction des exigences respectives
- Vitesse d'avance réglable en continu par convertisseur de fréquence (jusqu'à 80m/min maximum)
- Vitesse de broche variable via un convertisseur de fréquence entre 4.000 et 6.000 tr/min en standard, ou jusqu'à 9.000 /min maximum en option, réglable
- Système pratique de serrage rapide d’outil ProLock®
- Si nécessaire, contre-paliers hydrauliques sur toutes les broches
- Sur demande, système dégauchissage précis pour une meilleure qualité de surface à des vitesses d'avance élevées
- Guidage linéaire, zone d’alimentation et table de machine avec chromage dur
La commande KUPER K².
Le système de contrôle unique KUPER K² est disponible en version "Basic", "Professional" et en version haut de gamme "Advanced+".
Des symboles auto-explicatifs sur l'écran tactile SIEMENS permettent une utilisation intuitive et simple.
Tout est possible, depuis le simple usinage quatre côtés via interface de saisie indépendante, jusqu’à la gestion de programmes sur base de serveur. Les trois variantes de commande vous donnent un aperçu clair du statut actuel de l’installation. Elles attirent si nécessaire votre attention sur d’éventuels réglages manuels ou un changement d’outil.
Exemples de configurations de broche:
KUPER SWT HL – quelques exemples de notre large éventail de configurations. Nous proposons quasiment toutes les configurations de 1 - 10 broches ! Contactez-nous.
SWT HL-6
SWT HL-7
SWT HL-9+U
Points forts.
Les KUPER SWT XL et HL peuvent encore en faire plus.
Outre l’équipement de série généreux, nous pouvons vous proposer d’autres dispositifs qui vous faciliteront la tâche. Entre autres des rouleaux d’avance télescopiques, des éléments de pression pour barres rondes, des inserts de table en bakélite et ainsi de suite. KUPER a toujours le bon produit pour les tâches plus exigeantes.
DES RÉSULTATS IMPECCABLES EN UN SEUL PASSAGE
La précision à chaque passage ! La KUPER SWT HL usine et transporte toutes les pièces avec exactement la même vitesse d‘avance. Il suffit de régler la vitesse et de l'adapter à tout moment en fonction des besoins grâce au potentiomètre.
CONFIGURER DE NOUVEAUX PROFILS DE MANIÈRE SÛRE ET CONFORTABLE
Pour que vous puissiez toujours configurer de nouveaux profils rapidement et en toute sécurité, vous guidez les pièces à travers le système par télécommande. Simple et pratique.
SURFACES DE TRAVAIL CHROMÉES DUR
Pour des résultats précis, toutes les surfaces de table de la gamme KUPER SWT sont chromées dur. C’est un gage de longévité et cela garantit des surfaces d’arrêt précises, pendant toute la durée de vie de la machine!
Broches dynamiques
Profitez de la diversité presque illimitée du KUPER SWT HL. Avec une course de réglage axiale allant jusqu'à 100 mm, plusieurs outils d'usinage peuvent être combinés simultanément sur les broches verticales à quatre paliers. Le tout sans changement d'outil fastidieux.
Changement rapide avec ProLock®
Pour que vous puissiez effectuer rapidement les changements d'outils nécessaires rapidement sur toutes les broches, le système de serrage ProLock® fait partie de l'équipement de base - sur la KUPER SWT XS, XL et HL.
Accessoires.
La KUPER SWT HL fonctionne avec jusqu'à dix broches dans différentes configurations. Des agrégats spéciaux pratiques comme la broche universelle et l'agrégat de sciage se combinent parfaitement avec la machine de base. Nous composons votre machine à bois individuellement en fonction de vos exigences et de vos besoins.
Quelques exemples de notre large gamme d‘accessoires.
Commande programmable individuelle
CONTRE-PALIER HYDRAULIQUE
DÉGAUCHISSEUR DROITE ET POUR COUTEAUX PROFILÉS
Module de sciage
Inserts de table en bakélite
Caractéristiques techniques.
| Équipement de série | Options | |
| Largeur de travail | 15 – 230 mm | 15-250, 300, 350, 400 mm |
| Hauteur de travail | 10 – 150 mm | 5 – 230 mm |
| Vitesse d’avance | 6 – 36 m/min. | 6-40, 60, 80 m/min. |
| Course axiale | Broche horizontale 40 mm broche verticale 80 mm | Broche horizontale maximum 60 mm broche verticale 80 – 100 mm |
| Disposition des broches | 1 – 10 broches | 1 – 10 broches |
| Puissance de moteur de broche | toutes 7,5 kW | bas maximum 37 kW, droite et gauche maximum 15 kW, haut maximum 22 kW |
| Broche universelle | 7,5 kW | maximum 11 kW |
| Broche de sciage | 11 kW | maximum 45 kW |
| Vitesse de rotation de broche | 6 000 tr/min. | 2 000 – 9 000 tr/min. |
| Diamètre de broche | 40 mm | 50 mm |
| Diamètre d’outil | première broche inférieure 125 – 180 mm, verticale 125 – 232 mm, horizontale 125 – 225 mm | en bas jusqu’à 250 mm |
| Profondeur de fraisage de profilé | jusqu’à 20 mm | jusqu’à 35 mm |
Autres données techniques sur demande. Les illustrations peuvent concerner des options. Les composants supplémentaires - par ex. armoire de commande, dispositif de sécurité, etc. - ne sont pas nécessairement représentés. Sous réserve de modifications de construction.
